Wie funktioniert ein Drehantrieb?
Funktionsbeschreibung / Drehrichtung

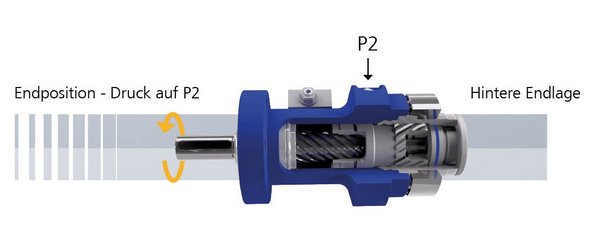

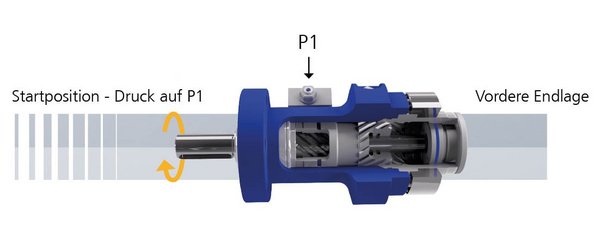

Durch Druckeintritt in P1 dreht sich die Antriebswelle aus der Grundstellung nach links (gegen den Uhrzeigersinn). Wird Druck auf P2 in der Endposition ausgeübt, dreht sich die Antriebswelle wieder in die Startposition zurück (im Uhrzeigersinn). Drehrichtungsänderung als Sonderausführung möglich.
Weiter führende Informationen:

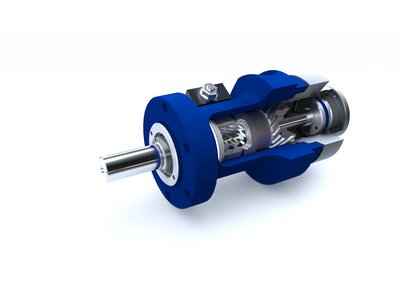

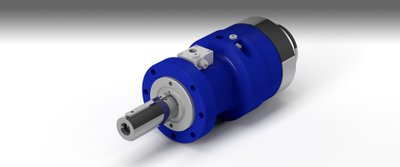

I-DA-H Drehantrieb
Technische Daten
| Betriebsdruck | Bis zu 250 bar |
| Drehmoment | Bis zu 250.000 Nm |
| Drehwinkel | Bis zu 1.080° |
| Sonderdrehwinkel | Bis zu 1.500° |
| Alle Gleitflächen sind oberflächengehärtet | |
| Drehkolben können auf ihre Endanschläge gefahren und belastet werden | |
| Drehwinkel- oder Endlagenabfrage über serienmäßige Steuerwelle möglich | |
| Verbesserte Lagerung mit Vierpunktlagern | |
| Sämtliche Zwischendrehwinkel sind möglich | |
| Optimierte Endlagendämpfung serienmäßig | |
| Winkelverstellung serienmäßig | |
| Neueste Dichtungstechnik | |
| Stufenlose Verstellung der Wellenlage |

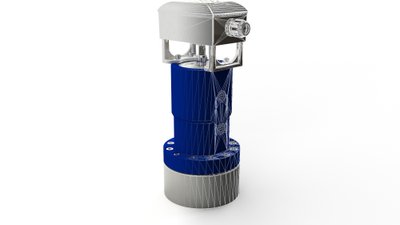

Technische Daten
| Betriebsdruck | Bis zu 250 bar |
| Drehmoment | Bis zu 250.000 Nm |
| Drehwinkel | Bis zu 90° ±1 (Sonderwinkel möglich) |
| Schutzart | IP65, IP67 |
| Genaue Positionierbarkeit | |
| Umgebungstemperatur | -10 bis 75°C |
| ISO 5211 Flansch | |
| Norm-/Sonderflansche möglich | |
| Sichere, stabile und kompakte Gehäuseausführung in Sphäroguß | |
| Werkstoffe | Stahl, GGG, Edelstahl auf Anfrage |
| Stellzeit Fail-Safe auf/zu | <1 Sek. (abhängig von der Antriebsgröße) |
| Zertifiziert nach ATEX, SIL2 | |
| Einschaltdauer | S1 - 100% |
| Dichtungen | PU / NBR / Viton |
| Druckflüssigkeit | HLP DIN 51524, HFC und HFD auf Anfrage möglich |
| Notbetätigung | |
| wartungsarm | |
| Einzel-, Serien- und Prototypenfertigung | |
| Individuelle kundenspezifische Anforderungen umsetzbar |
